SOUS MARINS RC

Maquette imprimée en 3D
tube diam 70mm x 50 cm
plongée statique avec pompe

Quelques images (photos Naval Group)

IMAGES CAO


CNC


IMPRESSION

tube terminé
volume intérieur 50cm x 64.5 de diamètre.
comprend variateur, Ubec, moteur de pompe, moteur principal, V tail mixer,
fail safe (remontée si perte signal), équilibreur d'assiette par déplacement de masse, ballast.
Tout est démontable.
Les couples et pièces en laiton ont été usinées à 1/100mm de tolérance.
Axe moteur et tiges de commandes bien centrées, sans point dur ni faux rond.
Je vais commencer la préparation de la coque avant peinture.

FINITION DE LA COQUE (version PLA)

C'est la partie qui va demander le plus de travail.
En tapant "3d printed rc submarine" sur google vous pouvez accéder à de nombreux liens et images avec des techniques plus
ou moins réussies.
En premier lieu j'ai collé certains tronçons à la CA mais pas tous de façon à pouvoir placer les plombs pour l'équilibrage.
J'ai collé au préalable des vis plastique sur les couples, qui me servent de guidage et l'on a quand même 10 à 20s pour ajuster.
Le PLA n'est pas lisse ni imperméable.
Certains motifs sortent mal à l’impression et j'ai du les reprendre au fer à souder à 200 °C pour casser le fil.
Il faut imprimer les motifs assez larges et profonds car l’apprêt va en effacer une partie.

Voici maintenant les tests:

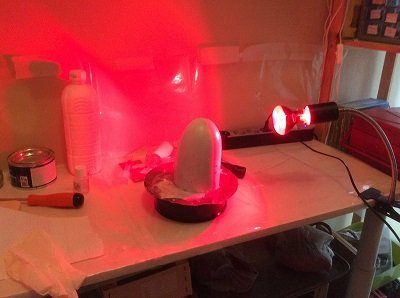

gelcoat Le gelcoat est appliqué en plusieurs couches, ponçage entre chaque. La pièce est placée sur un plateau rotatif avec
lampe infrarouge pour accélérer la polymérisation:
Cette technique s'est révélée peu efficace: Il faut attendre 3 jours entre chaque couche pour le séchage et le gelcoat trop fin
ne comble pas les fissures. Le produit est assez coûteux.

mastic polyester
Il va me servir à boucher les plus grosses fissures.
J'ai testé PRESTO mastic plastique, PRESTO mastic fin polyester et Yachtcare mastic polyester.
Le mastic plastic est souple et s'applique bien. Il pénètre moins bien les fissures que le mastic fin polyester mais se ponce mieux.
Ponçage 30 40 mn après pose.
J'ai utilisé finalement les 2 premiers selon les endroits (5% de la surface)

apprêt
Un bon produit pour le reste de la surface:
BODYFILL P360 primer
Cet apprêt avant peinture acrylique se pulvérise en bombe, sèche vite (20 mn), se ponce bien et bouche toutes les fissures.

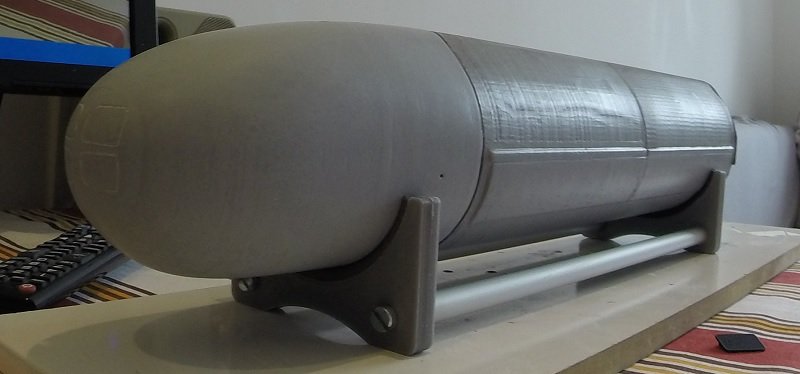

Sur la photo, la proue a reçu trois couches et le reste une seule.
Ponçage à l'eau 240 puis 600 après chaque couche.
Mettre 4 couches avant peinture

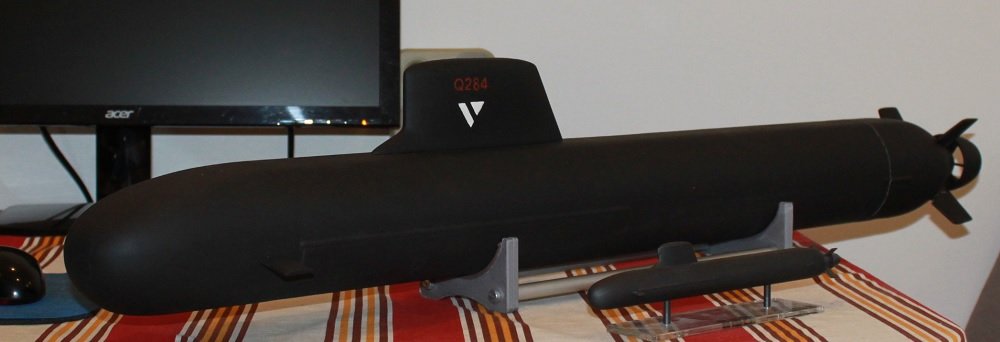

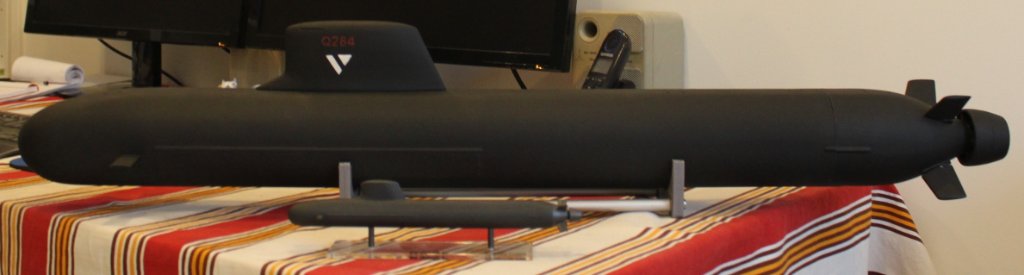

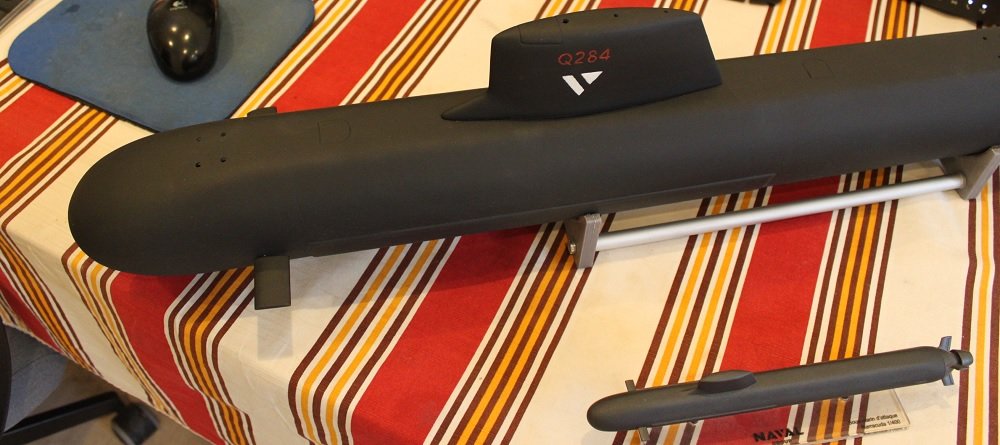

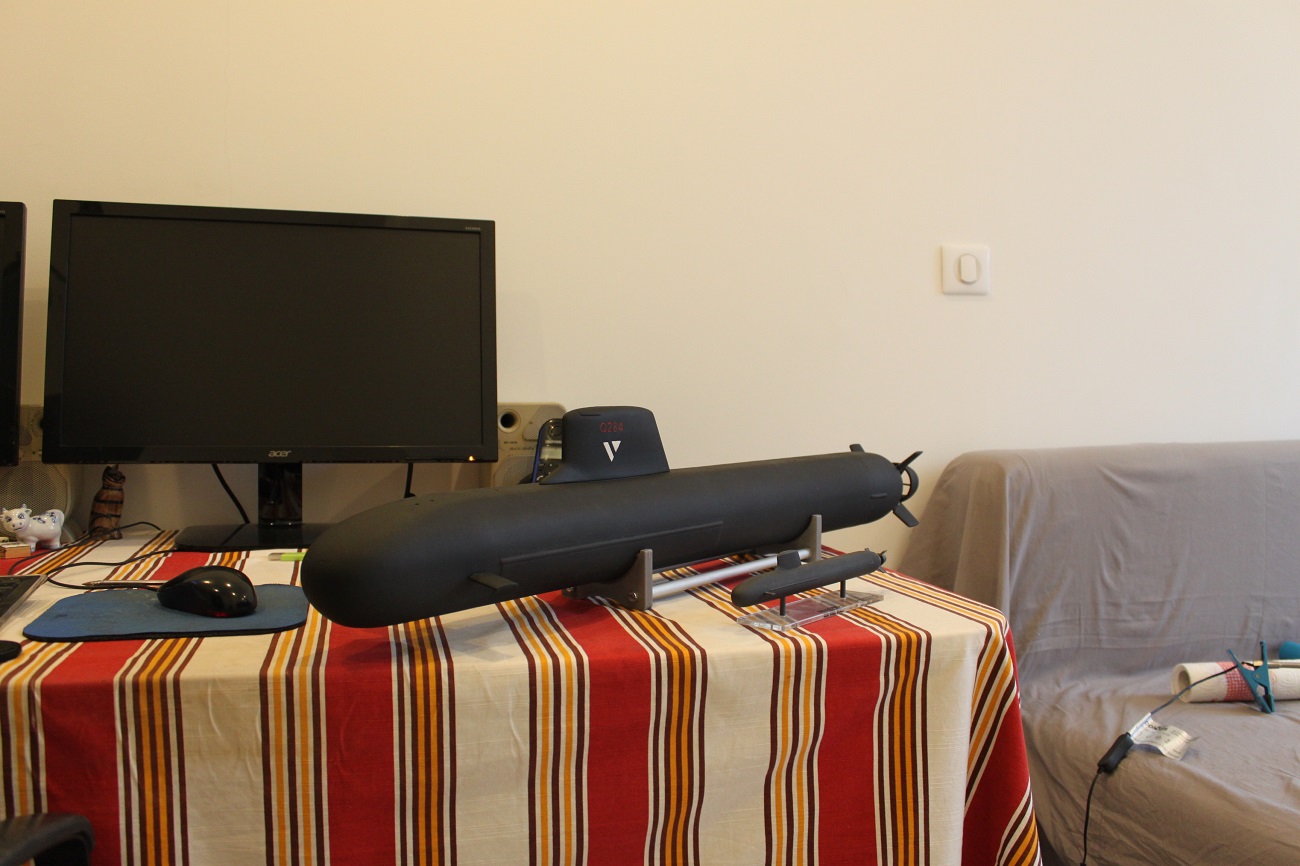

PHOTOS après peinture


Fichiers d'impression
https://drive.google.com/file/d/11swdb7 ... drive_link
